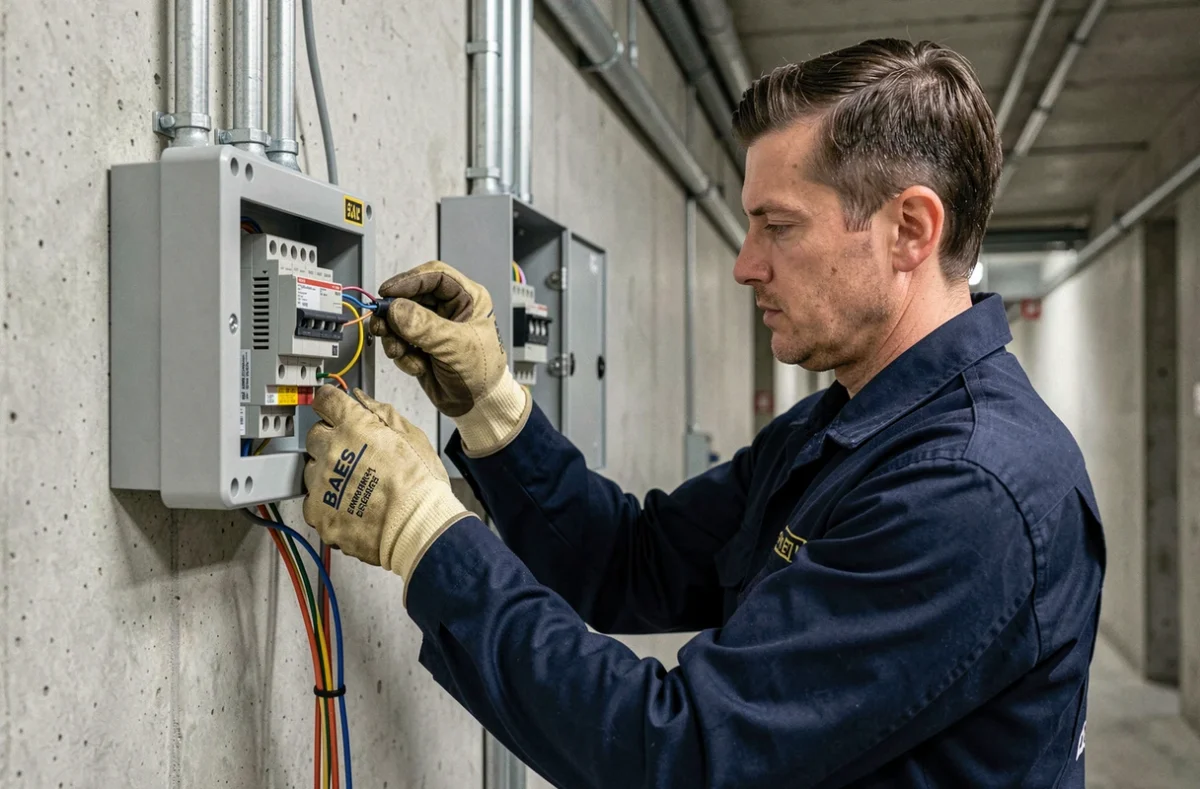

Le branchement d’un BAES ne se résume pas à raccorder une phase, un neutre et une terre sur un bornier. La conformité à la norme NF C 15-100 repose sur des choix de circuit, de protection et de câblage que la plupart des guides survolent. Nous détaillons ici les points techniques qui conditionnent la recevabilité de l’installation lors du passage Consuel ou de la vérification périodique.
Euroclasses de câbles pour circuits BAES : ce que la série NF C 15-100 modifie
La version 2024 de la norme abandonne les anciens classements français C1/C2/C3 au profit des Euroclasses harmonisées au niveau européen. Pour un circuit d’éclairage de sécurité, le câble doit répondre au minimum à l’Euroclasse Cca-s2,d2,a2. Ce changement n’est pas cosmétique : il redéfinit les critères de réaction au feu, de production de fumée et de gouttelettes enflammées.
A découvrir également : Imprimante à photos compacte : la solution idéale pour les petits espaces
Les articles concurrents continuent de mentionner des « câbles CR1 » sans préciser que cette désignation seule ne suffit plus à prouver la conformité. La référence Euroclasse doit figurer sur le marquage du câble et être reportée sur le dossier d’installation.
La série NF C 15-100-X, applicable de façon obligatoire à partir de septembre 2025 pour les installations neuves, impose d’identifier précisément la partie de la norme qui encadre les circuits de sécurité. Nous recommandons de vérifier systématiquement le marquage Euroclasse avant toute commande de câble, car les stocks anciens étiquetés selon le classement français ne seront plus acceptés par le Consuel en 2025-2026.
A lire en complément : Chauffage des spots à LED : réalités et caractéristiques techniques
Circuit dédié BAES au tableau électrique : protections et séparation
Chaque circuit d’éclairage de sécurité doit être indépendant des circuits d’éclairage normal. La NF C 15-100 interdit de raccorder un BAES sur le même départ que l’éclairage des locaux qu’il dessert. En pratique, cela signifie un disjoncteur dédié au tableau, clairement repéré.
Calibre du disjoncteur et section des conducteurs
La consommation d’un BAES LED reste faible (quelques watts par bloc), mais le calibre du disjoncteur dépend du nombre de blocs raccordés sur le circuit et de la longueur de la ligne. Un disjoncteur de faible calibre protège mieux contre les courts-circuits sur des conducteurs de section réduite. La section des conducteurs doit respecter les tableaux de la norme en fonction de la chute de tension admissible.
Protection différentielle et sélectivité
Le circuit BAES nécessite une protection différentielle. Le point délicat est la sélectivité : en cas de défaut sur un autre circuit, le différentiel du BAES ne doit pas déclencher. Placer le circuit de sécurité sous un interrupteur différentiel distinct de celui qui protège l’éclairage normal résout ce problème. La perte de l’éclairage de sécurité par déclenchement intempestif constitue une non-conformité grave.

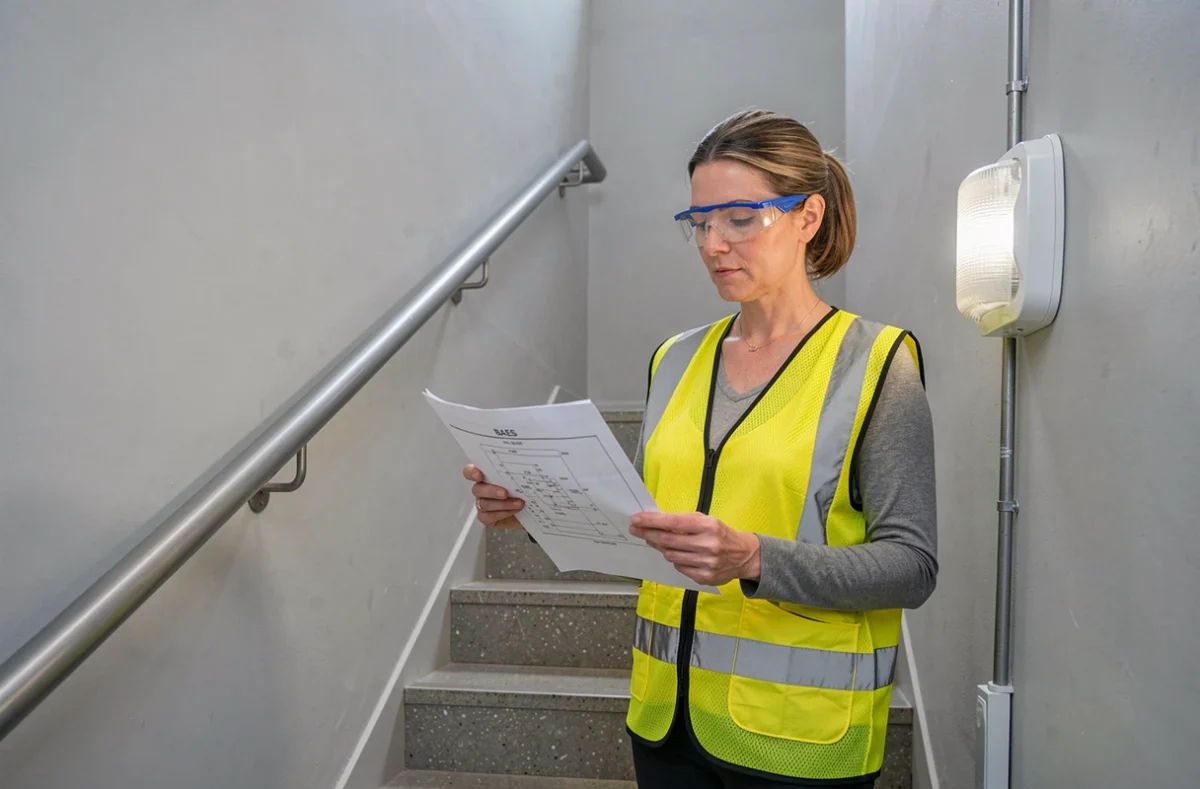

Schéma de raccordement BAES : phase, neutre et fil de télécommande

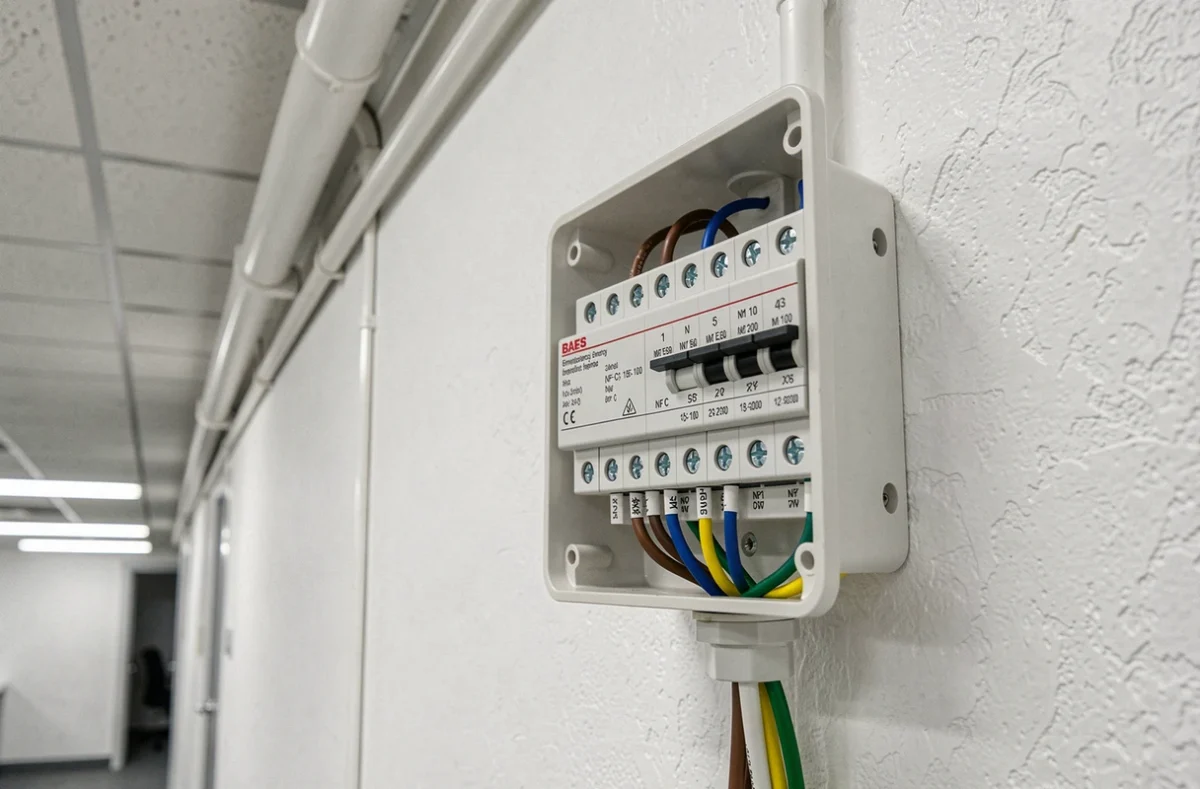

Un BAES non permanent se raccorde sur trois conducteurs : phase, neutre et un fil de télécommande. La phase et le neutre alimentent le chargeur de batterie interne. Le fil de télécommande permet la mise au repos à distance via un boîtier de télécommande centralisée.
- La phase provient du disjoncteur dédié au circuit de sécurité, en aval de la protection différentielle.
- Le neutre est commun au circuit, raccordé au bornier neutre du tableau.
- Le fil de télécommande relie tous les BAES du bâtiment à la télécommande de mise au repos, en boucle ou en étoile selon le fabricant.
Le raccordement du fil de télécommande est souvent négligé lors des installations rapides. Sans ce fil, la mise au repos simultanée de tous les blocs devient impossible, ce qui complique la maintenance et peut entraîner une observation au contrôle.
BAES permanent ou non permanent : impact sur le câblage
Un BAES permanent fonctionne en éclairage continu, alimentation réseau présente ou non. Son branchement diffère : la phase d’alimentation passe par le circuit d’éclairage normal du local (pour que le bloc s’éteigne quand l’éclairage est coupé volontairement), tandis qu’une seconde alimentation permanente maintient la charge de la batterie. Ce double raccordement exige deux circuits distincts jusqu’au bloc, ce qui augmente la complexité du câblage.
Implantation et distance maximale entre BAES d’évacuation
La distance maximale entre deux BAES d’évacuation est de 15 mètres. Cette règle s’applique le long de chaque cheminement, avec un bloc obligatoire à chaque changement de direction, chaque sortie de salle, chaque sortie et issue de secours, et à chaque obstacle.
- Un BAES à chaque sortie de local et de dégagement.
- Un BAES à chaque changement de direction dans les couloirs.
- Un BAES à proximité de chaque escalier et de chaque obstacle susceptible de gêner l’évacuation.
- Un BAES supplémentaire si la distance entre deux blocs dépasse 15 mètres sur un cheminement rectiligne.
La hauteur de pose dépend du type de bloc. Les blocs d’évacuation se placent en partie haute (au-dessus des portes ou en bandeau), de façon à rester visibles même en cas de fumée basse. Le plan d’implantation doit figurer dans le dossier technique remis au vérificateur.
Vérification du circuit BAES avant mise en service
Avant toute mise en service, nous procédons à un test complet du circuit. La coupure de l’alimentation générale doit provoquer l’allumage immédiat de tous les BAES raccordés. Si un bloc ne s’allume pas, le défaut vient généralement d’un câblage inversé entre phase et télécommande, ou d’un fil de télécommande en court-circuit.
La télécommande de mise au repos doit couper l’ensemble des blocs en une seule action. Un bloc qui reste allumé après activation de la télécommande signale un défaut de raccordement du fil de télécommande. Ce test simple détecte la majorité des erreurs de câblage.
Le registre de sécurité de l’établissement doit consigner la date de mise en service, le type de BAES installés, le plan d’implantation et le résultat des essais de fonctionnement. Les vérifications périodiques (fonctionnement sur batterie, état des voyants, autonomie) relèvent ensuite de la maintenance courante et engagent la responsabilité de l’exploitant.
La transition vers les Euroclasses et la restructuration de la NF C 15-100 en série modifient les habitudes de câblage, y compris pour des équipements aussi courants que les BAES. Vérifier le marquage des câbles, isoler le circuit de sécurité au tableau et raccorder correctement le fil de télécommande restent les trois points sur lesquels nous observons le plus de non-conformités en intervention.
